简介：蓄热式焚烧炉(Regenerative ThermalOxidizer,简称rto)是一种用于中高浓度的有机废气治理设备。蓄热式焚烧炉是在高温下将废气中的有机物（VOCs)氧化成对应的二氧化碳和水，从而净化废气，并回收废气分解时所释放出来的热量，三室rto废气分解效率达到99%以上，热回收效率达到95%以上，运行成本低、能处理大风量中低浓度废气等特点，浓度稍高时，还可进行二次余热回收，大大降低生产运营成本。rto主体结构由燃烧室、蓄热室和切换阀等组成。
应用：
涂布：包装材料，纺织品，纺织面料，太阳能薄膜，金属彩涂，反光材料
印刷：平版印刷，柔版印刷，凹版印刷
涂装：汽车，摩托车，汽车零部件，重型机械，航空电子，集装箱，船舶
医药化工:氟化工、精细化工、化学制药、生物制药、兽药制药、生物农药
涂料及油墨制造：涂料、油墨、颜料、胶黏剂、密封填料
电路板制作：陶瓷电路板、氧化铝陶瓷电路板、氮化铝陶瓷电路板、线路板、PCB板、铝基板、高频板、厚铜板、阻抗板、PCB、超薄线路板、超薄电路板、印刷（铜刻蚀技术）电路板等
Working Princple

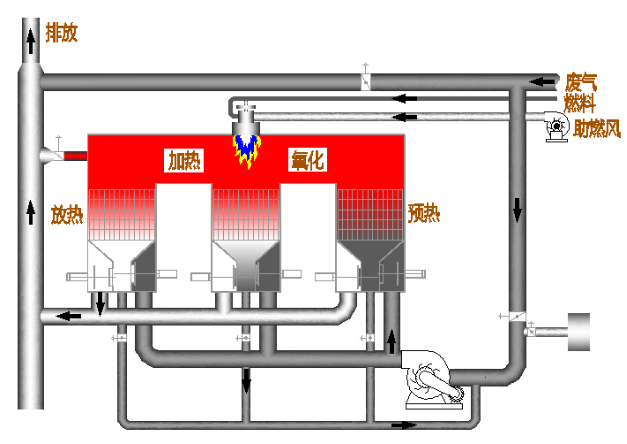

带有VOC的废气进入rto,在预热室内，蜂窝陶瓷体将废气预热至760℃以上，在氧化室内停留1.0s左右，VOC在高温环境被氧气氧化成二氧化碳（CO2）和水（H2O），氧化过程中释放热量，使废气温度进一步升高，烧嘴控制氧化室最低温度不低于820℃，然后经过蓄热室，陶瓷体吸收高温气体热量，以备下一个循环预热废气之用，降温后的烟气从烟囱排至大气。

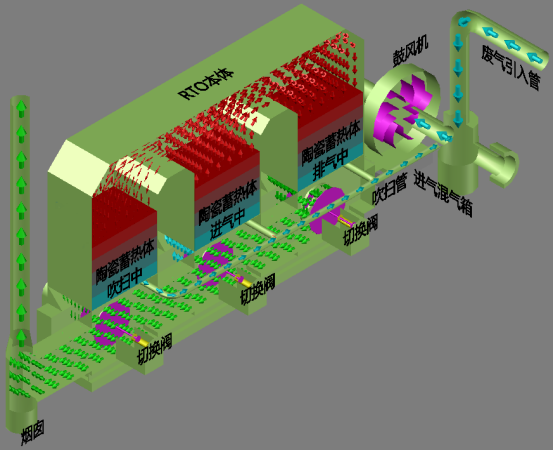

每个蓄热室依次经过蓄热-放热-吹扫的过程，循环往复，连续工作；由于第三个室体的存在，使气流的切换更为平稳，蓄热室"放热"后，引入已处理的洁净排气的一部分将VOC置换到鼓风机前，对该蓄热室进行吹扫，待清扫完成后进入"蓄热"程序，消除了两室体rto的换向瞬间直排状态，使净化效率达到99%以上。
| 部件名称 | 功能 |

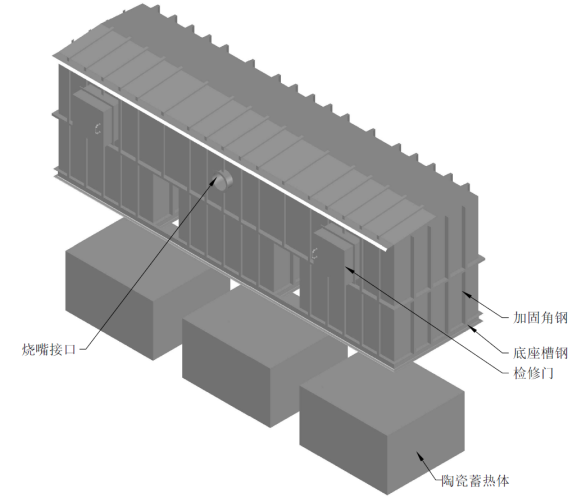

| 上室体 | 为有机物的氧化提供时间，兼具蓄热放热功能。 |

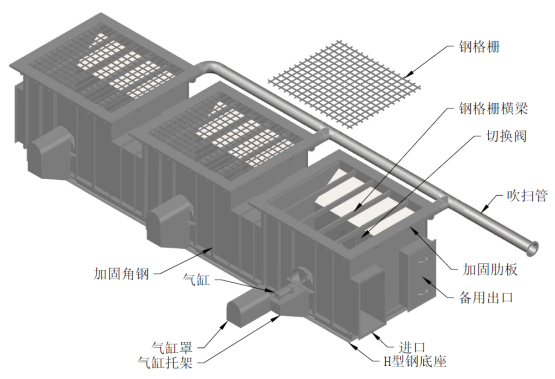

| 下室体 | 承受上室体荷载，控制废气流向和流出蓄热室。 |
| 燃烧系统 | 为系统启动过程的升温、运行过程的热平衡提供热量。 |
| 风机 | 为气体克服系统阻力提供足够的动力 |
| 超温泄放装置 | 将高温气体与低温气体混合，以免高温气体软化风道，烫伤保温棉 |
| 进气装置 | 稀释高浓度有机废气，并过滤废气中的微小颗粒 |
| 烟囱 | 由于处理效率达不到100%，须将处理后废气引至高空 |
Product advantages
1、VOC去除率：95％～99％，换热效率达95％；
2、处理能力：
三室rto处理风量可达100000Nm3/h
3、处理浓度：
安全运行浓度：18%LEL以下；
稳定运行浓度：9%LEL以下；
热平衡浓度：3.5%LEL~4.5%LEL，
经济效益浓度：4.5%LEL~9%LEL，可做热量回收利用；
非经济浓度：3.5%LEL~2.5%LEL，需要补充一定量燃气
4、系统阻力：5000pa。
5、运行温度：
升温温度：环境温度~820℃
正常运行温度：820℃~850℃
关闭燃烧器温度：850℃
超温泄放温度：870℃
停机温度：900℃（890℃报警）
6、部件配置：
平推或升降切换阀，泄漏率0.1%，阀片为不锈钢一般为304牌号，根据需要配置316或双相钢；
氧化室及蓄热室高耐火硅酸铝纤维保温层，最高工作温度为1260℃；外表面温度≤环境温度+45℃
加热装置：燃气、燃油烧嘴或电加热器
7、操作性：自动化程度高，维护费用低，不产生热力型NOx等二次污染；
Product Model
风量（Nm3/h） | 蓄热式用量（m3） | 占地（m2） | 重量（t） | 装机功率（kw） |
| 5000 | 5 | 40 | 20 | 30 |
| 10000 | 10 | 46 | 28 | 37 |
| 15000 | 15 | 54 | 36 | 55 |
| 20000 | 20 | 59 | 44 | 75 |
| 25000 | 25 | 65 | 51 | 90 |
| 30000 | 30 | 71 | 59 | 110 |
| 35000 | 35 | 78 | 68 | 132 |
| 40000 | 40 | 83 | 73 | 160 |
| 50000 | 50 | 93 | 96 | 200 |
| 60000 | 60 | 104 | 111 | 220 |
| 70000 | 70 | 114 | 126 | 260 |

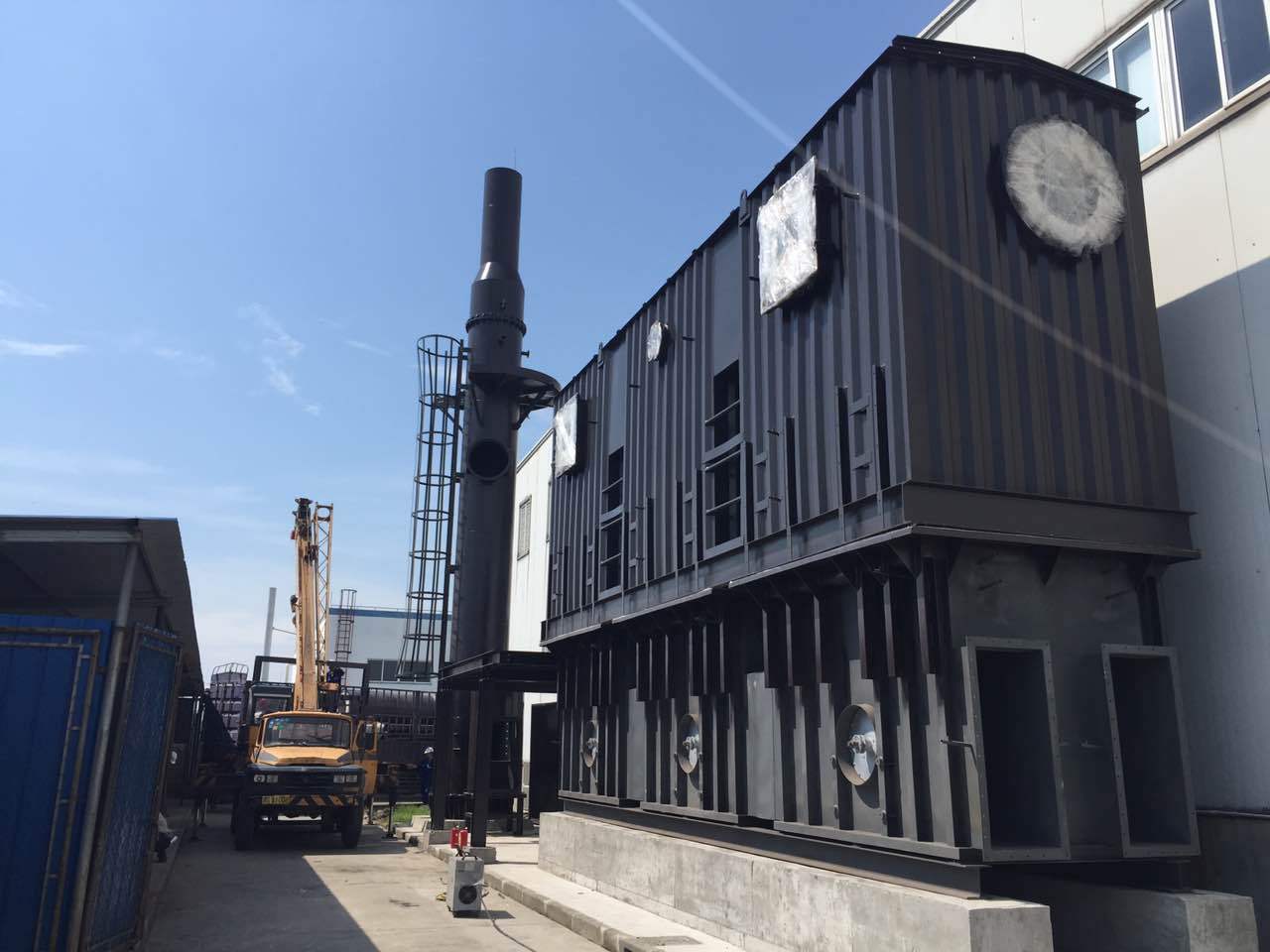

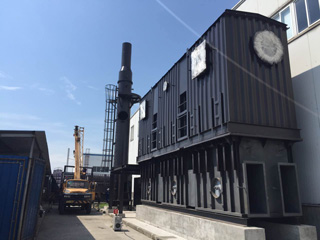

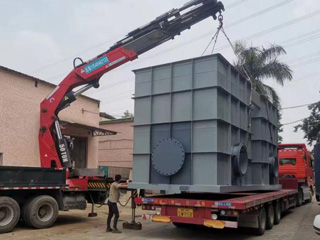

Engineering case
